产品详情

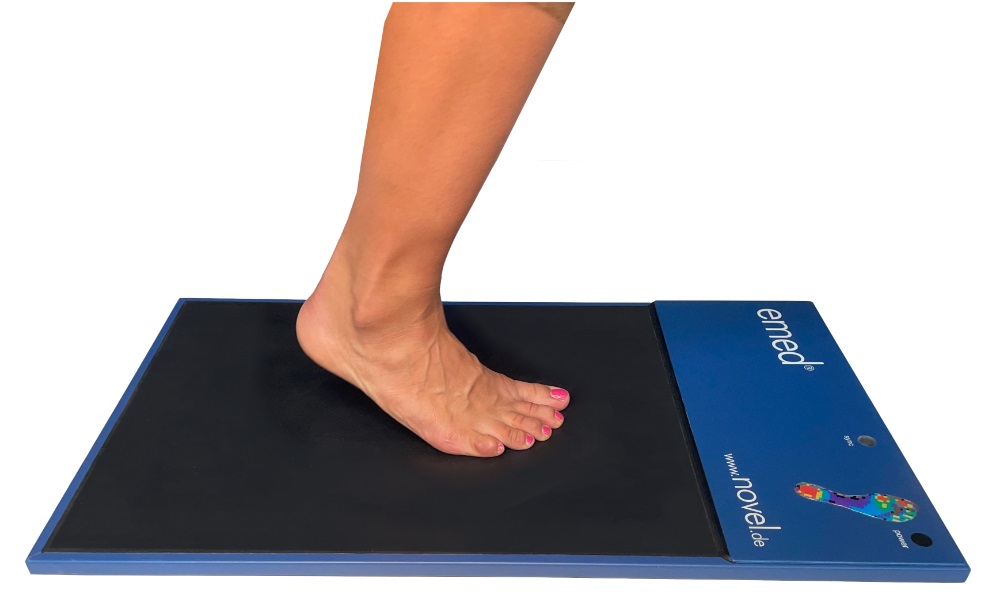

emed压力分布测量平板

品牌:novel压力分布测量
功能:准确记录和评估接触表面所承受的动态压力分布,广泛应用于糖尿病足诊断与分析、鞋产品研发、康复评估、步态分析、生物反馈测量、 运动生物力学研究、辅助改良鞋的设计 和矫形鞋的设计。

18018178386 产品手册下载
产品简介

04.jpg  特点:
 * 标准化电容式传感器,传感器分布密集(4个/cm2)
 * 不同尺寸:0.7米、1.5米,满足您不同的测试需求04.jpg  * 不同采集频率:50Hz、100Hz、200Hz、400Hz、快速扫描,记录动态压力数据
 * 测量的参数包括:各点的压力、平均压力、接触面积和压力中心位置(X/Y 座标)等
 * 数据量化:步阀长度和宽度,足内翻和外翻的比例,足接触地面的面积等








型号


n50

q100

X400

xl

采样频率

50Hz

100Hz

400100Hz

100Hz

传感器密度

4/cm2

4/cm2

1/cm24/cm2

4/cm2

传感器分布面积

574x320mm

574x320mm

574x320mm

1440x440mm

平板尺寸

700x403mm

700x403mm

700x403mm

1529x504mm


配件
  • 摄像系统可与高速摄像系统进行同步测试

 emed数据分析软件
 1. Gaitline(步态线)分析:提供测量数据的压力中心分析功能
 * 全脚、足跟,足弓,前脚掌和脚趾区域的压力中心的时间、距离、速度和面积
 * 压力中心在前后、左右方向的变化速度
 * 足外侧与足内侧的力和面积比例
 2. Multimask(分区)分析:提供测量数据的压力分区功能
 * 单个数据的分区处理
 * 各个分区的百分比
 * 组数据的编辑、分区处理
 * 组数据分区结果的平均化
 * 计算输出原始数据
 * 自动分区处理
 3. Tools(工具软件):提供测量数据的分析和转换功能  * 力和面积的相关指标
 * 不同数据之间的压力值差异
 * 自定义分区
 * 数据格式转换
