Dewesoft 电功率分析模块



POWER电功率分析模块是计算电功及其他参数的高精度测试系统,便携小巧,支持原始数据保存和重复播放,后处理计算分析,支持DC/AC测试,三相电各种接法,可测量谐波、间谐波、总谐波 ,失真、对称分量、闪变,跌落等100多个电力品质参数,基本涵盖电功率分析领域测试要求。多种显示方式,如矢量示波器、谐波监测仪、时域信号波形显示,FFT,示波器及图表,数字表显示实时值,最大/最小值,RMS等。

Dewesoft Power Analyser专业功能:

POWER电功率分析模块是计算电功及其他参数的高精度测试系统,外型便携小巧,支持原始数据保存和重复播放,后处理计算分析,支持DC/AC测试,三相电各种接法,可测量谐波、间谐波、总谐波 ,失真、对称分量、闪变,跌落等100多个电力品质参数,基本涵盖电功率分析领域测试要求。多种显示方式,如矢量示波器、谐波监测仪、时域信号波形显示,FFT,示波器及图表,数字表显示实时值,最大/最小值,RMS等。



DEWESoft X数据采集分析软件基础功能:

1,集多种功能于一体:数据记录仪、示波器、X/Y记录仪、频谱分析仪、倍频程分析仪、视频记录仪等等。

2,系统参数设置简单方便:通道选择、量程选择、滤波选择、采样率设置、传感器参数设置、激励电压设置、传感器标定、传感器偏置归零等等。这些设置均可以在几秒钟内完成!

3,功能丰富的虚拟运算通道:简单的公式运算、统计、滤波、积分、微分、曲线拟合、倒谱、互谱、3D FFT图等等。支持在线和离线运算,对于事先没有设置数学通道的数据也可以通过后处理运算得到结果。

4,各种高级功能选项:噪声、电力计算模块、人体振动、模态分析、扭振、阶次跟踪等。

5,自定义设置的测量界面:用户可以自定义设计测量显示界面,多种显示工具如示波器、记录仪、数值表、转速表以及视频显示窗口、文本框、图片等自由组合。

6,灵活的触发功能:可选电平、时间、频率等作为触发条件。触发方式可选单边沿触发、滤波沿触发、脉冲宽度触发、斜率触发、窗触发等。

7,数据文件可导出多种格式的文件:Flexpro、Mat lab、txt、excel、dat、unv等等,方便进一步后处理。





特征描述
输入量程:±1600 V ±800 V ±400 V ±200 V ±100 V ±50 V±20 V 10 5 2 1 0.5 0.2 01 0.05 V

供电电压:6~36V直流

功耗(最大):15W(25W)

采样率:1MS/s/通道

同步采样

原始数据保存并支持重复查看后处理

电压输入0.05% 设备精度0.03%

采集电压 电流信号,计算谐波/FFT/相位/P/Q/S/相位角/对称分量等100多个电参数

便携式设备,可替代示波器/万用表,功能更齐全,精度更高



应用:
Power Analysis/功率分析

E-Mobility/电动汽车

Power Quality Analysis电能质量分析

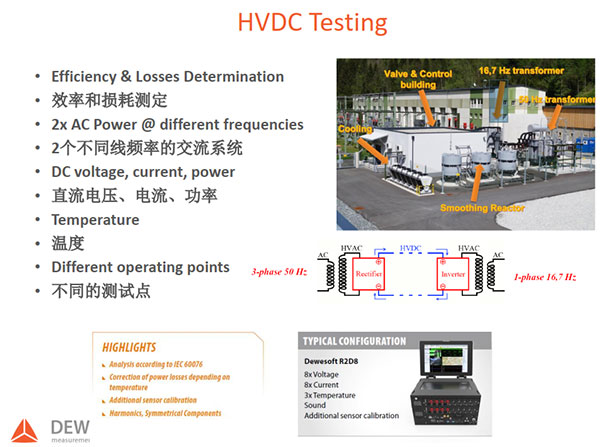

Power System Testing 电力系统测试

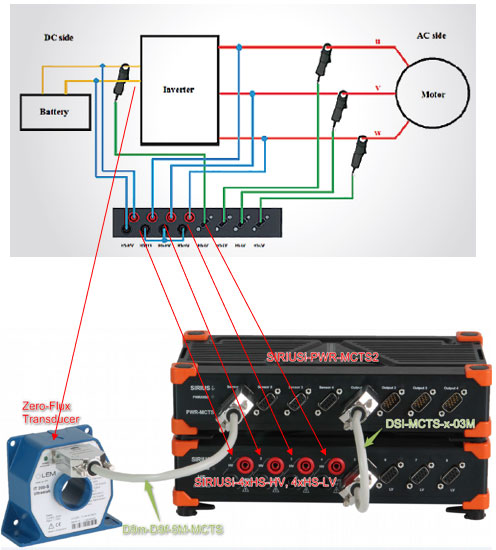

硬件示意图:
