轴承力的测试测量

应用概述
一台设备能保持平稳运行,离不开其硬件上的良好稳定性,比如精密插接件和转动环节的轴承。这两个环节产品,能否在工作中有超众的表现取决于它们本身的技术含量。一个好的产品在研发、生产、测试和认证环节的投入要大于一个同类普通产品,正所谓一分钱一分货。
目前在国内的高科技市场上,大部分还是依托国外的核心技术,逐利为商家的本性,所以只管眼前的项目赚多还是少,那些攻克难题的事能花钱解决就花钱解决,这点我们也是无奈之举,边发展边成长。但是,在现实生活中,很多未解决的难点是不被用户买单,比如一些手机在使用没多久就出现接口接触不良,这直接影响了用户的使用,在竞争中必将落寞。
轴承,无论是在重工业还是轻工业领域,其在扭矩动力的传输过程中发挥着不可替代的作用,一旦出现轴承损坏可能带来严重的后果,所以有必要对轴承的受力情况测试和评估。 在这里我们讲一个对静态轴承进行轴向和径向受力的测试测量,用的是应变式传感器。
工作原理
当轴承旋转时会同时受到轴向和径向的力,结构会发生微量形变,此时传感器随着形变实时反馈出mV信号。信号经过放大器放大,可输出模拟量到PLC或者采集卡;信号也可以通过数显表获得实时读数,同时输出模拟量给上位机;信号还可以通过USB采集模块之间输出到PC,在软件上对读数、曲线进行保存和分析。
使用产品

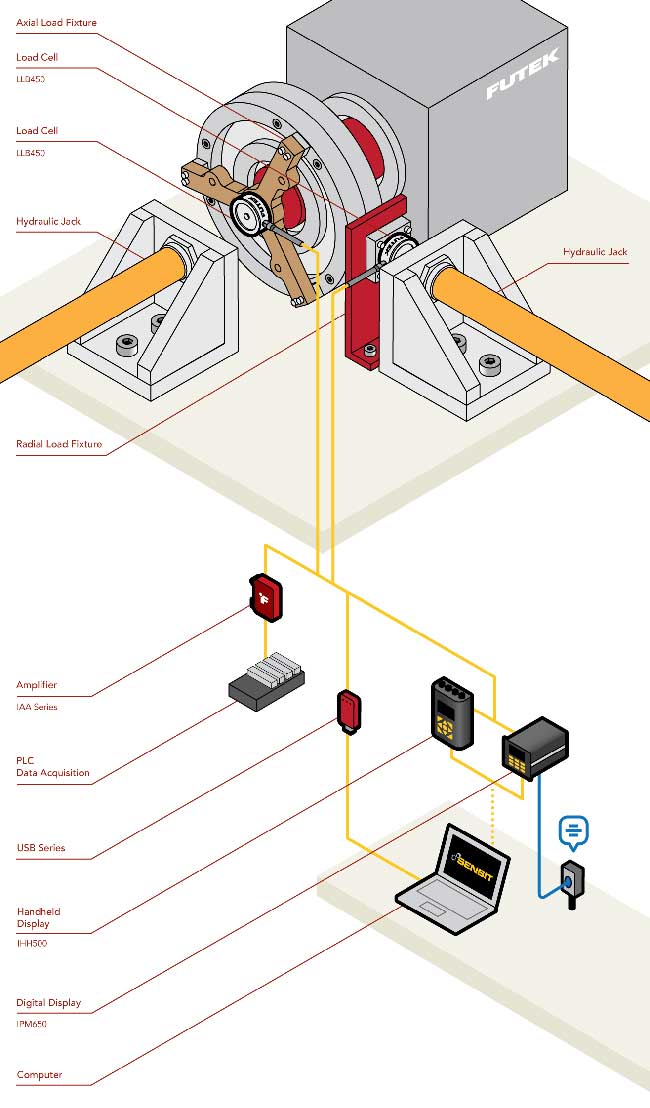

*    FUTEK的LLB450按钮式传感器,安装于气动和载板之间,以测对轴承的轴向力和径向力。
*    IPM650数显表,数显、输出模拟量、USB数据;或者模拟量输出的放大器;或者USB输出采集模块PC显示。
