摩擦力和摩擦系数测试

应用概述
如何理解摩擦的系数 (COF)?
摩擦是我们在学校时学到的物理原理之一,它被定义为在固体表面、液体中、气体中阻止相对运动的力, 由物质相接触的部分产生相对运动而产生。 按照定义, 摩擦的系数是无穷小的(COF) ,所以其是以两个物体发生相对运动的接触面之间的阻尼和这两个物体受到的按压力乘积来计算。
如何理解摩擦力系数的测试机?
摩擦系数 (COF) 测试机,是一种专门被设计用来测试塑膜、 塑料纺织品、 布片、涂层金属、压皮革印纸箱、 包装基层、纸品等静态和动态系数摩擦系数。如没有这些摩擦系数,则无法保证产品在保证有效期内的耐用性和安全性,比如会出现滑落、松散、断层、破洞、低功效等劣势品和工程。
如何进行摩擦系数的测试?
摩擦系数测试机必须要具备一个牢固的水平桌面或者平面板、 牵引绳、 用来做相对运动的载重块。 牵引绳的一端连接在传感器测量端, 另一端连接到载重块一端中心, 再把牵引绳绕在稳固的滑轮上, 这样就能在测试过程中进行导向性牵引。 当载重块在测试对象表面上运动时, 力传感器会捕捉到摩擦力数据, 这些数据即可用于静态摩擦又可以用于动态摩擦的分析和定性。 用传感器捕捉到的力,除载重块的质量即可得到摩擦的系数。 为什么FUTEK的LSB206系列能胜任这样的摩擦系数测试呢?
FUTEK LSB206是一款S型力传感器、尺寸小巧、重量轻质、数字输出, 而非线性只有满量程的0.1%甚至更小。
LSB206 的双向过载保护都是量程的10倍, 拉压双向量程范围都是1lb 到100lbs可选。 两端安装螺纹孔是内M3x0.5, 采用17-4 钢为结构和中压铝为外壳。 提供两种线缆方式可选, 一种是便于连接和断开的7针Nano快插头, 另一种是带保护弹簧的内置线缆。
对于OEM集成应用, 几乎都喜欢SPI 和 UART 输出, LSB206是将调试信号直接连接到你系统的方案。 我们的软件团队还提供了开发包来支持这类的开发和数据获取。 如果你想在手掌机读取到传感器的数据, 可以采用支持UART输出的LSB206, 接入你的USB接口即可。
集传感器和信号调理为一体的方案,工程师在收集和分析摩擦测试数据时离开不了 软件工具。 它可以用曲线来展示测试结果, 帮你即时创建摩擦系数剖面曲线。
为什么说FUTEK的QIA128嵌入式数字信号调理模块非常适合摩擦测试应用?
当按照ASTM D1894 测试标准来组件一台摩擦测试设备时, 它必须用到可靠和高精度的力传感器为测试核心驱动, 还必须要用一个高速采集的模块。 因为测试时的摩擦事件产生非常快, 如果用着低采集速度的配置, 可能会让关键数据丢失, 导致整个摩擦测试不精确。
FUTEK 的QIA128嵌入式数字信号调理模块一款超小型化、低功耗的信号数字调理模块, 输出信号是采用SPI输出的方式。它的板体尺寸才是8 mm x 8 mm, 却用于着高达1300次/秒的采集速度, 加上其11.4的位噪声分辨率, 确保了它能胜任在这个应用中的数据精确捕捉。 达到的行业标准:
● ASTM D1894-14塑料薄膜和薄板动态和静态摩擦测试标准
● ISO 8295 塑料薄膜和薄板动态和静态摩擦系数
● ISO 15359:1999水平式-纸 & 纸板的静态和动态摩擦系数定义
工作原理

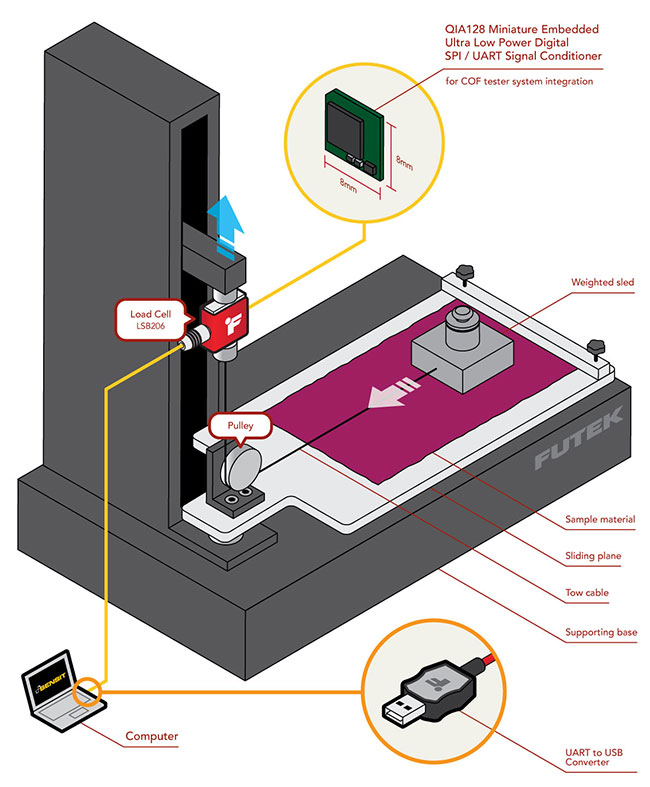

1. 用一根绳子把传感器和载重块连起来, 再把绳子中部绕到导向滑轮上。
2. 当载重块在被测品表面做运动时, LSB206将实时捕捉到摩擦力, 并把数据记录或保存作为动态和静态摩擦测试的分析和定性。
3. FUTEK的 QIA128, 是尺寸超小的嵌入式低功耗数字调理模块, 支持SPI和UART数字信号输出, 采集速度高达1300次/秒, 确保能捕捉到摩擦事件的关键数据。
4. 另外, 产生的这些信号可以在数显表上进行显示, 比如FUTEK的便携式数显表IHH500和嵌入式数显表IPM650, 或者用FUTEK的USB方案直接连到PC显示。
5. 如果需要更详细的数据, 工程师可以用FUTEK的SENSIT™ Test and Measurement Software 来获得实时曲线和记录曲线。
