超声波焊接

应用概述

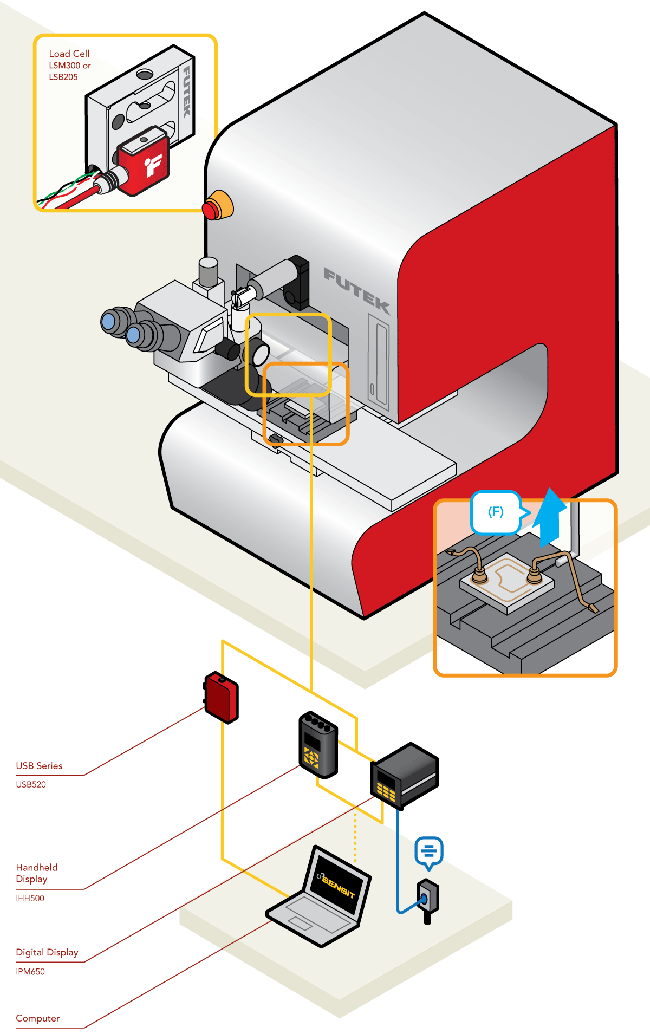

在微电子生产当中,粘合测试机可以为我们提供粘合质量、粘合的一致性和耐用性。在这个自动粘合测试机中,FUTEK的LSM300和LSB200集成到暗盒当中,装上拉力勾,用于测量粘合线断时的峰值力大小。
使用产品
精度高的传感器(LCM300或LSB200),及配套的仪器仪表(USB采集模块)。
使用说明
*    线键测试系统支持两种类型的线拉测试:破坏性和非破坏性。
*    在破坏性的拉丝试验中,用钩子将金属丝向上拉(垂直于基片),直到有粘结失效或金属丝断裂。
*    在非破坏性拉丝试验中,金属丝由挂钩以预定的力向上拉(垂直于基材),以确保高可靠性包装。
*    焊丝粘结测试系统还可以进行以下测试:焊料球剪切、模切、螺柱碰撞拉力、钝化层剪切、带拉、镊子剥离、疲劳和推入。
*    特别地,在拉丝测试中,FUTEK 的LSM300 精密测力元件或 LSB200 微型测力元件可以连接到钩形工具上,以测量被测导线受到的拉力。
*    这些力的数值可以利用USB采集方案传送到计算机上。
