人造髋关节疲劳测试

应用概述
髋关节假肢,跟大多数假肢一样,不是一种尺寸就能适合所有人。先进的3D打印技术,如直接激光金属烧结(DLMS)可以降低成本、客户化定制、金属植入。可靠性、耐久性和耐疲劳性对植入患者的生存能力至关重要。疲劳和力量测试必须符合ISO 7206 - 4,6和pi- 58(ISO7206 - 8)和ASTM F 2580的髋关节植入测试规范。通过配合使用测力传感器及带显示和模拟输出的放大器,就可以轻松地实现测试的自动化并记录所需数据。
使用产品
FUTEK的通用型拉压力传感器(LCF300),搭配FUTEK带模拟和数字输出的IDA数字放大器。
使用说明

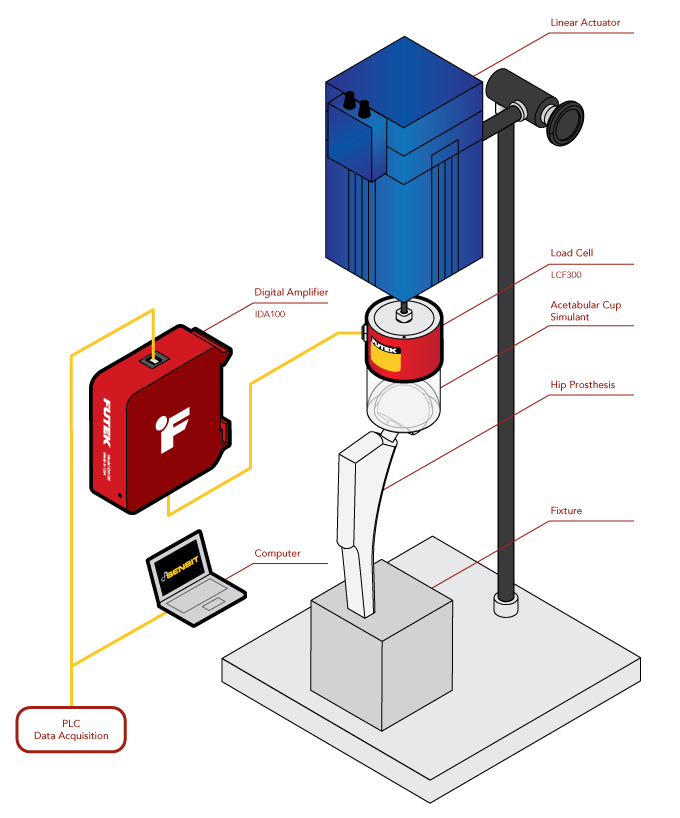

*    人工髋关节的股骨干被固定在测试夹具中,然后将股骨头固定在特制的髋臼杯上。
*    然后在髋臼杯和线性致动器之间安装一个LCF300轮辐式拉压力传感器,用于测试期间的力测量。
*    在测试过程中,LCF300测压元件的信号被发送到IDA100可配置数字放大器。IDA100产生一个放大的模拟信号,可以反馈到测试设置PLC进行闭环控制。
*    IDA100的数字信号是通过FUTEK SENSIT™软件显示/记录/绘图为符合ISO 7206 - 4、6 和PI-58(ISO 7206 - 8),和ASTM F 2580。
*    IDA100能够进行数字配置,允许传感器校准、放大器增益和跨距设置,所有这些都可以从配备PC上的SENSIT控制。
*    LCF300是FUTEK公司最敏感的传感器之一。在有额外负载的情况下,LCF300提供了准确的测试数据。
*    可选地,MTA500多轴力传感器可用于测量沿Z轴的力和X轴和Y轴的力矩。
华冠科仪

LCF300

轮辐式拉压力传感器

华冠科仪

IDA100

高速、高分辨率可编程模拟放大器
